JL4

Sistema de transporte de resina por vacío / hopper.
Transporte hasta para 6 máquinas.

JL4-thumbnail-1
JL4-thumbnail-2
JL4-thumbnail-1
JL4-thumbnail-2
previous arrow
next arrow

Portable, poderoso y diseñado para tener una alta eficiencia, el JL4 fácilmente cumple con las necesidades de la demanda de resina en cualquier línea de producción.

El Jet Loader eficientemente remueve el polvo usando un sistema único y dual de recolección de polvos, que consiste en un filtro en el hopper y un filtro en la bomba de vacio. El JL4 también ayuda dramáticamente a incrementar la capacidad de transporte mientras usa la mitad de energía que los cargadores convencionales.

jl4-schem (2)

Transporta y da serviciohasta para 6 máquinas.

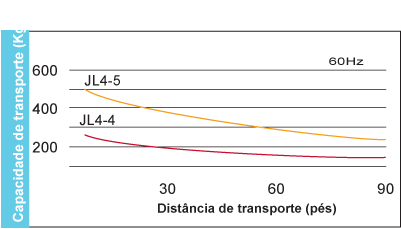

Estos poderosos cargadores pueden enviar material a través de toda la planta con una mínima caida de presión. Las capacidades de carga o transporte pueden variar con la forma y densidad de la resina, la tubería por la cual es transportado el material y las curvas o cambios de dirección en la linea de transporte, el tipo de boquilla de succión, etc.

jl4-chart-sp
jl4-filter (2)

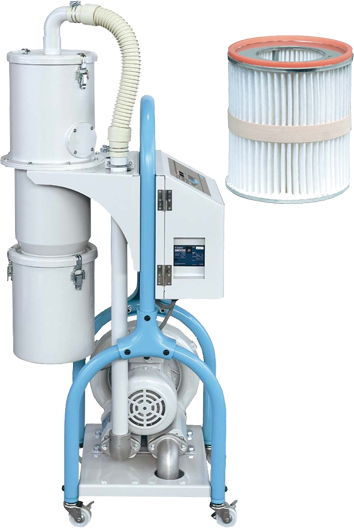

Mantenimiento sencillo.

Se puede retirar y limpiar todo el polvo de resina acumulado, simplemente abriendo tres clips en la tapa. No se consume nada de tiempo para quitar, limpiar y volver a ensamblar. La unidad tipo VC cuenta con un colector de polvos tipo ciclón que remueve eficientemente el polvo y reduce dramaticamente el tiempo usado para la limpieza del equipo. Poderoso y eficiente, también reduce la cantidad de material que puede entrar al filtro, extendiendo la vida del filtro y reduciendo el tiempo para su limpieza.



Ademas, el nuevo diseño del filtro minimiza el atasco de material y extiende la vida del mismo, incrementando también la eficiencia del cargador.

Un pequeño espacio usado.

Con su tamaño compacto y abilidad para trabajar hasta para 6 máquinas al mismo tiempo, el JL4 te ayuda a tener un mayor espacio de manufactura o producción.

Diseño inteligente.

El JL4 incluye una luz indicadora de tiempo del filtro que te informa cuando es necesario la inspección del filtro por obstrucciones o atascos de material. Una alarma con luz también estan disponibles. Esta unidad esta equipada con un silencioso y eficiente motor que te ayudan a minimizar el ruido en tus areas de producción.

Panel de control programable

Un panel de control muy fácil de usar que simplifica la programación de los parámetros, permitiendo el preseteo de las operaciones, monitoreando los parámetros, revisando el progreso y realizando cambios sin mucho esfuerzo.

JL4

Modelo JL4 4V/4VC 5V/5VC 6VC 7VC
presión estática máxima psi (kPa) 2.6 (18) 3.0 (21) 3.5 (24) 4.6 (32)
velocidad máxima de flujo de aire cfm (m3 / m) 99 (2.8) 99 (2.8) 134 (3.8) 215 (6.1)
potencia máxima hp (kW) 1.5 (1.15) 2.0 (1.50) 3.4 (2.55) 6.1 (4.6)
manguera de transporte 1.5 in 2.0 in 2.5 in
manguera de vacío 1.5 in 2.5 in
Tipo de tolva JC-3(3L); JC-6(6L); JC-9(9L) JC-18
boquilla de succión (estándar) 1.5 in 2.0 in 2.5 in
boquilla de succión gaylord (opcional) 1.5 in 2.0 in 2.5 in
fuente de alimentación AC 208, 230, 460 Volts, 60Hz 3PH
Amperios de carga completa 230v / 460v 10A / 5A 20A/10A 40A/20A
Control del voltaje AC120v
se requiere aire comprimido 45~110 PSI / .07 cfm
peso libras. V: 105 / VC: 115 152 200
dimensiones (en) 14 x 21 x 47 14x21x47 21x23x47 22x24x48
capacidad de la caja de polvo f3 (l) .25 (7L)
Características estándar y alarmas Separador de polvo ciclónico, zumbador con código de alarma, sobrecarga de ventilador, recordatorio de limpieza del filtro.
Opciones Disponibles Transmisión de 2 ~ 6 vías, ciclón de gran tamaño, copa colectora (15L), mini tolva de vacío, tolva de mezcla de potencia aero, válvula de relación de reajuste JSV, señal de salida para válvula de lote, luz de alarma intermitente
