MC5

La unidad portátil de agua se calienta
más rápidopara que empiece a moldear antes.

MC5-water-thumbnail-1
MC5-water-thumbnail-2
MC5-water-thumbnail-3
MC5-water-thumbnail-4
MC5-water-thumbnail-1
MC5-water-thumbnail-2
MC5-water-thumbnail-3
MC5-water-thumbnail-4
previous arrow
next arrow

Presentamos el nuevo MC5, la próxima generación en controladores de temperatura de molde. Alcanza los ajustes de temperatura más rápido, de modo que a medida que se mueve de una máquina a otra, está listo para moldear antes. Y tiene un panel de control más grande, lleno de funciones y fácil de usar, ademas ocupa un espacio más pequeño, por lo que se desliza dentro y fuera de los lugares más pequeños.

mc5-chart-sp

Más potencia = Más Productividad

Con un calentador, una bomba y un sensor más potentes, el MC5 alcanza rápidamente las temperaturas deseadas con un promedio de 1 ° al punto establecido, y toma 4 muestras por segundo para mantener niveles óptimos durante toda la producción. De modo que puede moldear más piezas y más rápido, mejor aún, aumentando la productividad y su rentabilidad.

intuitive (1)

Programación Facil, Automatica y Táctil

La pantalla táctil grande de MC5 le permite almacenar hasta 64 ajustes de temperatura diferentes, operaciones preestablecidas, supervisar el progreso, detectar errores, mejorar el mantenimiento y más. El panel G1 viene de serie Estándar; el panel G3 más avanzado está disponible como una actualización Opcional.

maintenance (2)

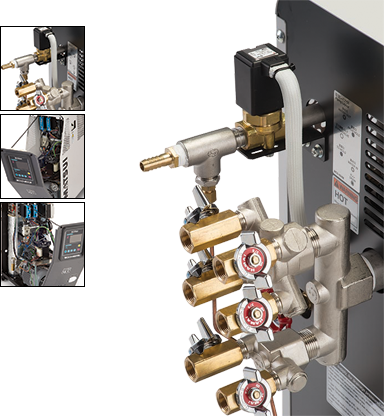

Los equipos de mantenimiento adoran MC5, también.

Porque la válvula de solenoide está ubicada convenientemente en el exterior del gabinete, donde es más fácil de alcanzar, y los relés de estado sólido en los controles del calentador y otros componentes críticos están hechos de acero inoxidable.



Para reparar el interior, solo quite los cuatro tornillos y levante la placa base. Un interruptor de desconexión de seguridad evita el arranque accidental.

small (1)

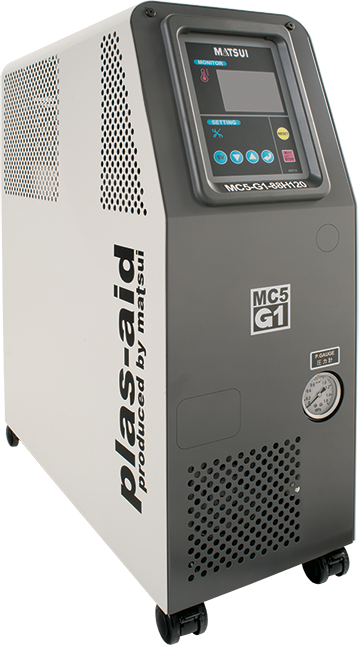

Espacio pequeño de colocación.

Uno de los controladores de temperatura de moldes más pequeños, livianos y más móviles, MC5 se adapta a lugares de producción ajustados donde otros no pueden. Y con ruedas incorporadas en la base, es fácil moverse de una máquina a otra.

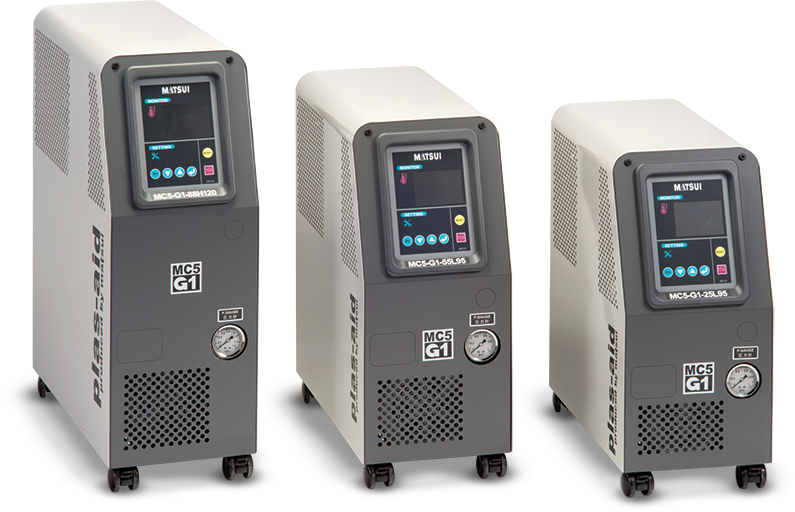

12 modelos para elegir.

El nuevo MC5 viene en tres tamaños con diseños, estándar (G1) y avanzado (G3) para usar con agua a un Rango de baja temperatura ( 95°C Maximo) o alta temperatura ( 120°C Maximo). Las unidades G3 ofrecen incluso más funciones de programación de serie.

Los tamaños de calentador y bomba en el nuevo MC5 están optimizados para el rendimiento, lo que minimiza el consumo de energía. El software de control de precisión y los circuitos tecnológicamente avanzados de la unidad reducen el tiempo de encendido del calentador hasta un 8%, lo que aumenta el ahorro de energía.

Las unidades estándar (G1) del nuevo MC5 están en stock y listas para enviar. Vienen con todo lo necesario para la instalación, incluidos Manifold de 2 o 4 vías y válvulas de bola. También hay una válvula de derivación (Bypass) de presión ajustable que le permite adaptar y optimizar el rendimiento para diferentes trabajos.

mold (2)

Nuevas características estándar de MC5:

  • Almacena hasta 64 configuraciones de temperatura
  • Cambio temporizado (10 juegos de 10 valores de temperatura)
  • Programación de control de temperatura
  • Muestra el tiempo estimado de espera de temperatura de configuración
  • Detección de error de calentamiento y enfriamiento
  • Refrigeración lenta programable
  • Programación de control de temperatura variable
  • Programación para detener la unidad automáticamente a una temperatura preestablecida

Las unidades G3 también tienen:

  • Establecer el cambio de valor

Otras características estándar:

  • Pantalla de temperatura digital
  • Detección de fase inversa
  • Monitoreo de operación
  • Indicación de alarma de sobrecarga de la bomba, sensor anormal, nivel bajo, temperatura baja / alta, mantenimiento de la máquina
  • Alivio de presión automático
  • Interruptor de detección de nivel de agua resistente al calor
  • Manómetro
  • Visualización de un solo toque de los valores establecidos en el panel de control
  • Operación remota de Arranque / Paro
  • Ventilación de aire automática en la puesta en marcha

Características estándar del panel de control MC5:

  • Operación intuitiva y fácil de usar
  • Pantalla LCD fácil de leer, visible incluso con iluminación brillante
  • Muestra PV, establecer valores, estado de alarma, estado de operación, sobrecargas / errores, tiempo estimado de espera de temperatura de configuración
  • Opción para mostrar el historial de errores
  • Función para programar el control de temperatura

Las unidades G3 también tienen:

  • Función de calendario
  • Tarjeta de comunicaciones SPI o MODBUS

MC5

Modelo MC5 MC5-25L / MC-25H MC5-55L / MC5-55H MC5-88L / MC5-88H
Voltaje de la fuente de alimentación 230V or 460V, 3ph 50/60 Hz
Uso de energía (kVA) 5.5 8 11.8
Capacidad de interruptor 20 30 40
Tipo de medio Água doce (água macia)
Temperatura máxima del agua 203ºF / 248ºF 203ºF / 248ºF 203ºF / 248ºF
Capacidad de enfriamiento (kW) / presión (Mpa) - 50ºF 2.4 / 3.3 2.9 / 4.1 3.6 / 4.9
Capacidad de enfriamiento (kW) / presión (Mpa) - 86ºF 7.2 / 9.8 8.6 / 12.4 10.7 / 14.7
Capacidad de enfriamiento (kW) / presión (Mpa) - 140ºF 14.5 / 19.6 17.2 / 24.7 21.4 / 29.5
Capacidad del calentador 4kW 6kW 9kW
Caudal de la bomba (Gal / min) - 50Hz 7.9 12.5 20.4
Caudal de la bomba (Gal / min) - 60HZ 10.2 14.8 22.7
Bomba MOTOR (HP) 0.4 0.8 1.3

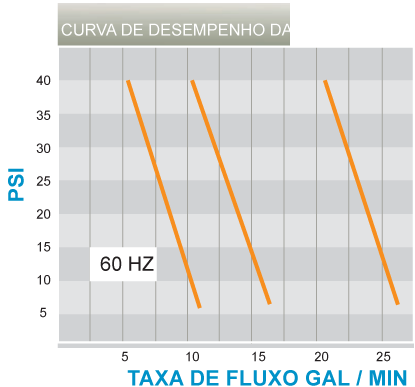

Rendimiento de la bomba Consulte la tabla de rendimiento de la bomba (página 2)
Detección de nivel de agua Sensor de electrodo o interruptor de flotador
Entrada del controlador de temperatura Termopar de tipo K
Puerto de suministro de agua ø 10.5 Manguito y colador de manguera
Puerto de drenaje de agua ø 10.5 Conector
Alimentación de válvula y puertos de retorno Válvulas de bola de 3/8 "x 2 Válvulas de bola de 3/8 "x 4 Válvulas de bola de 3/8 "x 6
Conexión de purga 1/4" B Purga
Dimensiones w / l / h (pulgadas **) 9.1 x 17.7 x 20.6 9.1 x 19.6 x 22.2 9.1 x 22 x 26.5
