MC5
A unidade de água portátil se aquece mais
rápido, então você começa a moldar mais cedo
Apresentando o novo MC5, a próxima geração em controladores de temperatura do molde. Ele atinge as configurações de temperatura mais rápido, de modo que você estará pronto para moldar mais cedo. E tem um painel de controle maior, funcional e fácil de usar, mas tem uma pequena pegada, de modo que ele poderá entrar e sair dos menores lugares.
Mais potência = mais produtividade
Com um aquecedor, bomba e sensor mais poderosos, o MC5 atinge os tempos alvo dentro de 1 ° do ponto de ajuste rápido e tira amostras 4 vezes / segundo para manter os níveis ótimos ao longo da produção. Então, você pode moldar mais peças de forma mais rápida e melhor, aumentando a produtividade de sua linha.
Programação intuitiva, touch-and-go
Com um aquecedor, bomba e sensor mais poderosos, o MC5 atinge os tempos alvo dentro de 1 ° do ponto de ajuste rápido e tira amostras 4 vezes / segundo para manter os níveis ótimos ao longo da produção. Então, você pode moldar mais peças de forma mais rápida e melhor, aumentando a produtividade de sua linha.
A equipe de manutenção irão amar o MC5.
Porque a válvula solenóide está convenientemente localizada na parte externa do gabinete, onde é mais fácil de alcançar, e os relés de estado sólido nos controles do aquecedor e outros componentes críticos são feitos de aço inoxidável.
Para reparar o interior, remova apenas quatro parafusos e retire a placa de base. Um interruptor de segurança evita arranques acidentais.
Ocupa pouco espaço
Um dos controladores de temperatura de molde mais pequenos, leves e mais móveis, o MC5 se encaixa em locais de produção apertados onde outros não podem. E com as rodízios incorporados na base, é fácil mover de máquina para máquina.
Escolha entre 12 tipos e modelos.
O novo MC5 vem em três tamanhos com os designs padrão (G1) e avançado (G3) para uso com água de baixa temperatura (até 95C °) ou alta temperatura (até 120C °). As unidades G3 oferecem ainda mais recursos de programação como padrão.
Os tamanhos de aquecedor e bomba no novo MC5 são otimizados para o desempenho, minimizando o consumo de energia. O software de controle de precisão da unidade e os circuitos tecnicamente avançados reduzem o tempo de aquecimento de "on" até 8%, aumentando suas economias de energia.
Os tamanhos de aquecedor e bomba no novo MC5 são otimizados para o desempenho, minimizando o consumo de energia. O software de controle de precisão da unidade e os circuitos tecnicamente avançados reduzem o tempo de aquecimento de "on" até 8%, aumentando suas economias de energia.
Novos recursos padrões do MC5:
- Armazena até 64 configurações de temperatura
- Mudança programada (10 configurações de 10 valores de temperatura)
- Programação de controle de temperatura
- Exibe o tempo estimado de espera da temperatura de configuração
- Detecção de erro de aquecimento e arrefecimento
arrefecimento lento programável - Programação de controle de temperatura variável
- Programação para parar a unidade automaticamente a uma temperatura pré-definida
As unidades G3 também possuem:
- Definir mudança de valor
Outras características padrão:
- Exibição de temperatura digital
- Detecção de fase reversa
- Monitoramento da operação
- Indicação de alarme de sobrecarga da bomba, sensor anormal, nível baixo, baixa / alta temperatura, manutenção da máquina
- Alívio automático da pressão
- Interruptor de detecção de nível de água resistente ao calor
- Medidor de pressão
- Exibição de um toque de valores definidos no painel de controle
- Operação remota do início / parada
- Ventilação automática no arranque
Recursos padrão do painel de controle MC5:
- Operação intuitiva e fácil de usar
- Visor LCD fácil de ler visível mesmo em iluminação brilhante
- Exibe PV, valores de ajuste, status do alarme, estado da operação, sobrecargas / erros, tempo de espera estimado de temperatura de configuração
- Opção para exibir o histórico de erros
- Função para programação de controle de temperatura
As unidades G3 também possuem:
- Função de calendário
- Placa de comunicações SPI ou MODBUS
MC5
| Modelo MC5 | MC5-25L / MC-25H | MC5-55L / MC5-55H | MC5-88L / MC5-88H |
|---|---|---|---|
| Tensão de alimentação | 230V or 460V, 3ph 50/60 Hz | ||
| Uso de energia (kVA) | 5.5 | 8 | 11.8 |
| Capacidade do disjuntor | 20 | 30 | 40 |
| Tipo de mídia | Água doce (água macia) | ||
| Temperatura máxima da água | 203ºF / 248ºF | 203ºF / 248ºF | 203ºF / 248ºF |
| Capacidade de resfriamento (kW) / Pressão (Mpa) - 50ºF | 2.4 / 3.3 | 2.9 / 4.1 | 3.6 / 4.9 |
| Capacidade de resfriamento (kW) / Pressão (Mpa) - 86ºF | 7.2 / 9.8 | 8.6 / 12.4 | 10.7 / 14.7 |
| Capacidade de resfriamento (kW) / Pressão (Mpa) - 140ºF | 14.5 / 19.6 | 17.2 / 24.7 | 21.4 / 29.5 |
| Capacidade do aquecedor | 4kW | 6kW | 9kW |
| Taxa de fluxo da bomba (Gal / min) - 50Hz | 7.9 | 12.5 | 20.4 |
| Taxa de fluxo da bomba (Gal / min) - 60HZ | 10.2 | 14.8 | 22.7 |
| Bomba MOTOR (HP) | 0.4 | 0.8 | 1.3 |

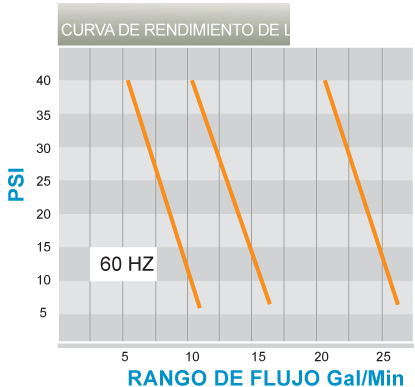

| Desempenho da bomba | Consulte o gráfico de performance da bomba (página 2) | ||
| Detecção de nível de água | Sensor de eletrodo ou interruptor de flutuador | ||
| Entrada do controlador de temperatura | Termopar de tipo K | ||
| Porta de abastecimento de água | ø 10.5 Mamilo e filtro | ||
| Porto de drenagem de água | ø 10.5 Mamilo | ||
| Alimentação de válvulas e portas de retorno | 3/8 "x 2 válvulas de esfera | 3/8 "x 4 válvulas de esfera | 3/8 "x 6 válvulas de esfera |
| Porto de drenagem | 1/4B Purga | ||
| Dimensões w / l / h (polegadas **) | 9.1 x 17.7 x 20.6 | 9.1 x 19.6 x 22.2 | 9.1 x 22 x 26.5 |
